STM32串口一键下载电路分析——学习笔记（一）

一、STM32单片机下载模式的讲解

STM32的BOOT1不论在下载时或者程序正常运行时接GND都可以。所以电路设计时BOOT1均连接GND。ISP下载模式可以通过一键下载电路实现对BOOT0的控制，来实现自动下载。

二、DTR#与RTS#的介绍

   下载方式选择为：     DTR的低电平复位,RTS高电平进bootloader

在此模式下测量DTR和RTS的信号在下载过程中的电平变化

①    当按下下载按钮时，RTS引脚先被拉低，然后紧跟着DTR也被拉低。

②    整个下载过程中，DTR与RTS均保持低电平

③    程序下载结束后，RTS先拉高，然后就是DTR拉高。

备注：仅在下载模式时，DTR和RTS才会相应的输出。正常模式时输出高电平

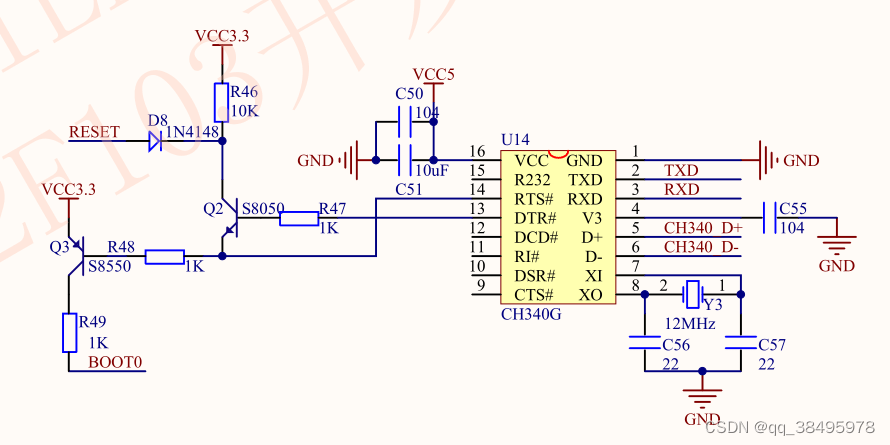

三、下载电路及下载过程的分析

1.   当点击开始下载时，RTS引脚电平变低，此时Q3导通，BOOT0变为高电平，进入系统存储器启动模式；DTR引脚为高电平，单片机未复位。

2.DTR引脚在RTS为低电平的一段时间内为高电平，RTS为低电平时，DTR为高电平，Q2导通，此时复位引脚RESET引脚被拉低，单片机复位开始下载程序。

3.当程序下载过程中，DTR和RTS均为低电平。此时Q3导通，Q2截止。BOOT0为高电平，RESET为高电平

4.当程序下载结束后，RTS先拉高，此时Q3截止，BOOT0为低电平，此时选择为主闪存存储器启动模式

5.DTR变为高电平，Q2截止。此处留疑问，下载完程序后，单片机是否需要重新复位开始运行程序。程序下载完成后，此处Q2截止，无法通过DTR复位单片机。
